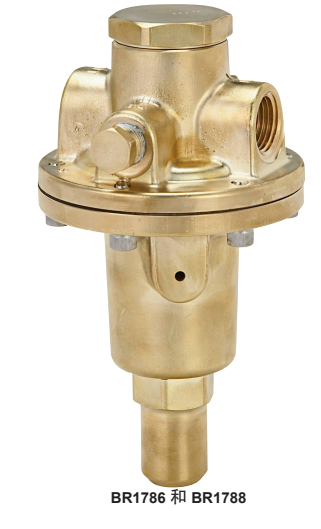

美国力高RegO BR1780氧气燃气调压器

美国力高RegO BR1780系列氧气燃气调压器应用

  BR-1780系列调节阀是设计来用于医用氧气系统中的端路压力调节。

这些调节阀适用于医用或工业中的多种气体。BR-1780系列调节阀有一平衡阀座,

阀门材料适用于氧气,并提供了防松的调节螺钉帽。流量性能好,对于3/4”和1”型号

的阀门流量可达到30,000SCFH,1/2”型号的阀门流量可达到20,000SCFH。

  特点

  1.当低温储罐中形成一定范围的压力进入调节阀时,该阀能使流动的压力保持稳定。

  2.大阀座和大隔膜提供高性能,并能灵敏地控制输出压力。

  3.两个1/4”口径的输出压力端位于阀门两侧。

  4.两个阀盖排出口可安装在不同方向上。

  5.阀盖用于保护调节螺钉免受移动。

  6. 进口压力为400PSIG。

  7.有四种输出压力范围。

  8.温度范围:-40℉至+165℉。

  9.依据CGA G-4.1中氧环境清洗的要求进行清洗。

  材料

  阀体………………………………锻黄铜

  阀盖………………………………铸青铜(BR-1786/1788) 锻黄铜(BR-1784)

  隔膜………………………………聚四氟乙烯垫圈腈

  弹簧,紧固件和调节螺钉………不锈钢

  其他阀门部件……………………黄铜

  阀座填料和O型圈…………………氟橡胶

  对于二氧化碳或一氧化二氮介质:注明阀座和O型圈的材料应为三元乙丙橡胶(EPDM),在部件号的末尾加上“E”。

  维修和更换部件


  需获取更多的流量曲线信息,参见Rego流量性能曲线。

  BR-1780系列调节阀的进出口连接尺寸与常用的1680系列铝调节阀的尺寸是相似的。

这就意味着你可以用新的BR-1780系列调节阀去更换相对应尺寸的1680系列调节阀,

并且性能也得到改进,BR-1780系列具有先前1680上的所有特点。

  用于二氧化碳或一氧化二氮介质,须在部件号的末尾加上“E”

  *调节阀不带压力表。需另行订购压力表。

  美国力高RegO BR1780系列氧气燃气调压器参数表

型号

输出压力范围

压力表*

入口/出口

(F.N.P.T.)



Cv

范围(PSI)

部件号

“A”

“B”

“C”

“D”

BR-1784A

5-55 psig

1-100

1286

1/2”

2.82”

3.62”

1.38”

5.21”

3.1

BR-1784B

40-110 psig

1-200

S1679

1/2”

2.82”

3.62”

1.38”

5.21”

3.1

BR-1784C

100-200psig

1-400

15578

1/2”

2.82”

3.62”

1.38”

5.21”

3.1

BR-1786A

5-55 psig

1-100

1286

3/4”

3.31”

4.69”

1.60”

6.46”

4.8

BR-1786B

40-110 psig

1-200

S1679

3/4”

3.31”

4.69”

1.60”

6.46”

4.8

BR-1786C

100-200psig

1-400

15578

3/4”

3.31”

4.69”

1.60”

6.46”

4.8

BR-1788A

5-55 psig

1-100

1286

1”

3.31”

4.69”

1.60”

6.46”

5.5

BR-1788B

40-110 psig

1-200

S1679

1”

3.31”

4.69”

1.60”

6.46”

5.5

BR-1788C

100-200psig

1-400

15578

1”

3.31”

4.69”

1.60”

6.46”

5.5



调节阀型号

BR-1784

BR-1786

BR-1788

维修部件号

BR-1784-80

BR-1786-80

BR-1786-80

弹簧部件号

“A”弹簧5-55 psig

BR-1784-7SKA

BR-1786-7SKA

BR-1788-7SKA

“B”弹簧40-110 psig

BR-1784-7SKB

BR-1786-7SKB

BR-1788-7SKB

“C”弹簧100-200 psig

BR-1784-7SKC

BR-1786-7SKC

BR-1788-7SKC

T型螺钉更换件

BR-1784ST

BR-1786ST

BR-1786ST
